Описание комплекса

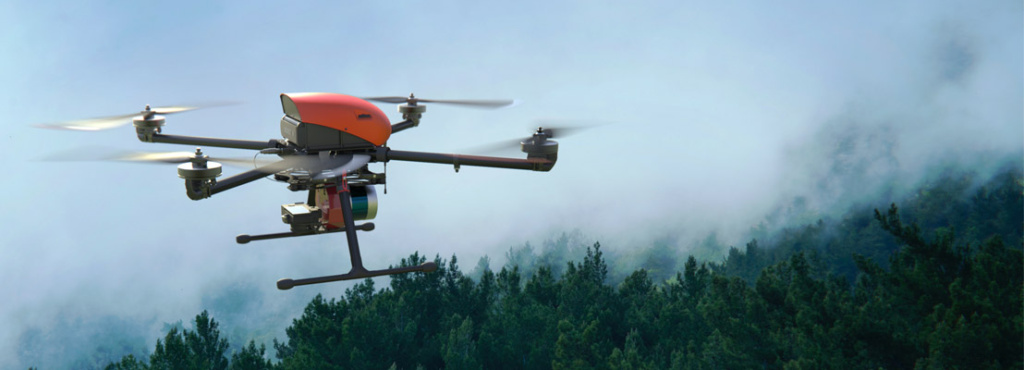

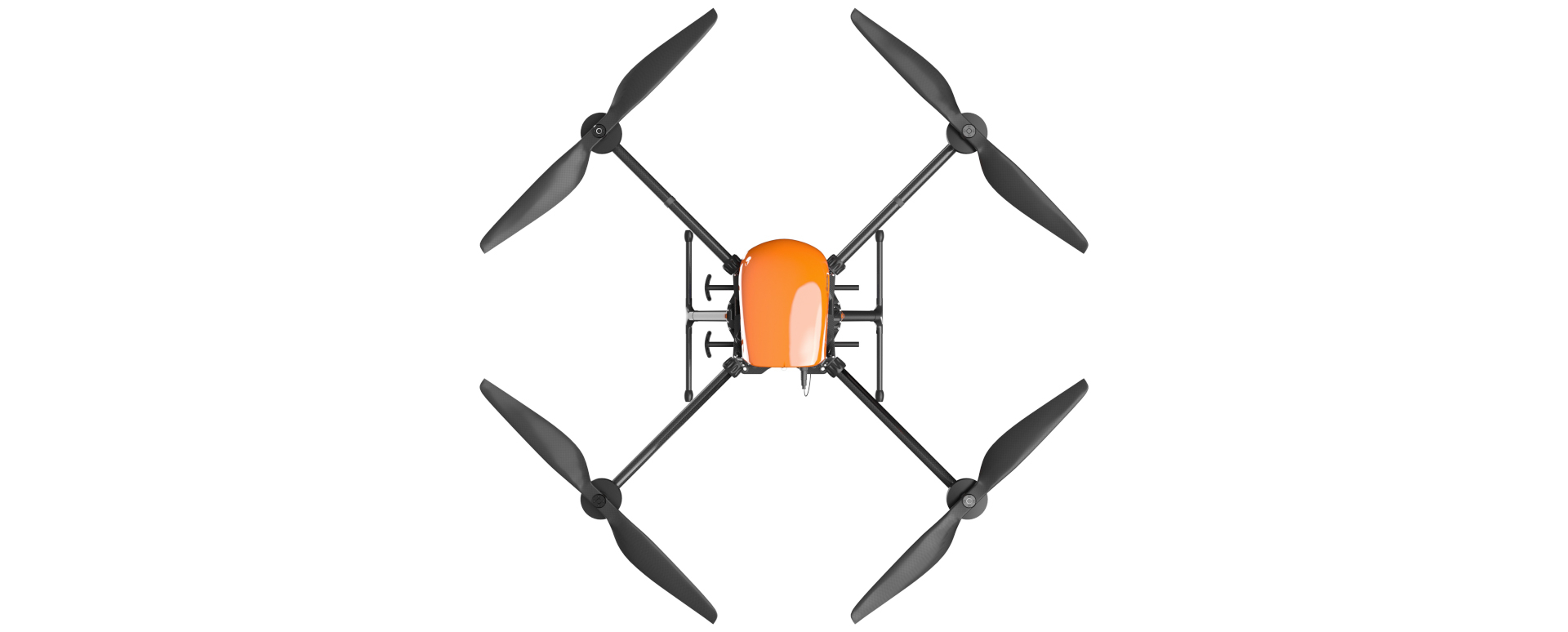

Беспилотный комплекс «Геоскан 401 Лидар» разработан для лазерного сканирования и последующего построения трехмерных моделей местности или отдельных объектов. Он способен стартовать с площадки радиусом 5 м, работать в ограниченном пространстве и совершать полет с точным огибанием контура рельефа.

В качестве полезной нагрузки на БАС установлен лазерный сканер АГМ со встроенным GNSS-приемником и возможностью подключения аэрофотосъемочной камеры Sony ZV-E10 или мультиспектральной камеры Geoscan Pollux.

Предусмотрена быстрая замена одной камеры на другую или отсоединение камеры от лазерного сканера, когда нужно выполнить только ВЛС без дополнительных инструментов.

Аэрофотосъемка с Geoscan Pollux позволит дополнить воздушное лазерное сканирование мультиспектральными ортофотопланами, по которым можно рассчитывать различные индексы вегетации: SAVI, NDVI, NDRE, LAI и др.

Материалы съемки могут быть также использованы для построения цифровых моделей местности, композитных растровых изображений и псевдоцветных комбинаций, позволяющих достичь цветового разделения культурных растений и деревьев, что, например, важно в лесотаксации.

Преимущества

Высокая продуктивность

Комплекс может находиться в воздухе до 40 минут, развивая скорость до 50 км/ч. За вылет может производиться:

• совместная аэрофотосъемка и воздушное лазерное сканирование до 2 км2;
• воздушное лазерное сканирование без аэрофотосъемки до 4,5 км2.

Эффективность

Лазерный сканер формирует плотное облако точек, а несколько отражений позволяют получить цифровые модели рельефа даже в условиях густой залесенности. На основе высокоточных данных, полученных с лазерного сканера и аэрофотосъемочной камеры, можно получить максимально подробные трехмерные модели.

Удобство использования

Специализированное отлаженное ПО автопилота, созданное Геосканом, позволяет выполнять все задачи клиента, не требуя отладки и сложной настройки даже на труднодоступных и сложных объектах. Geoscan Planner обеспечивает максимальную простоту и безопасность эксплуатации комплекса.

Надежность

Маневренный комплекс точно следует даже самому сложному маршруту с огибанием рельефа местности и держит заданный курс при ветре 12 м/с в полностью автоматическом режиме.

Универсальность

Вертикальные взлет и посадка позволяют использовать коптер в ограниченном пространстве городской застройки или густого леса. Благодаря умному аккумулятору, защищенному специальным корпусом, комплекс надежно работает при температуре от −40 до +40 °С (арктическая комплектация).

Специальное быстросъемное крепление позволяет использовать одновременно две полезные нагрузки, что исключает необходимость проведения ВЛС и АФС разными комплексами.

Основные сферы применения

• Топографо-геодезические работы
• Паспортизация дорог и ж/д путей
• Создание данных для ГИС и САПР различного назначения
• Проектировка сложных инженерных сооружений
• Градостроительство
• Таксация лесов
• Маркшейдерские работы
• Мониторинг ЛЭП

Комплекс «Геоскан 401 Лидар» способен эффективно вести съемку участков с высокой растительностью, лесных массивов, объектов со значительным перепадом высот (карьеров и горной местности) или вертикальных поверхностей (фасады зданий). Лазерное сканирование по заданному маршруту выполняется в автоматическом режиме. По данным, полученным в результате съемки, выстраиваются трехмерные модели рельефа, геопривязанные ортофотопланы и цифровые модели местности.

В зависимости от задач и требований точности на БАС могут быть установлены лазерный сканер АГМ-МС1 или АГМ-МС3.

TOPODRONE 200+

• Частота сканирования (тчк/с.): 640 000 (одинарное отражение), 1 280 000 (двойное отражение), 1 920 000 (тройное отражение)
• Максимальная длина луча: 300 м
• Точность определения координат: 3-5 см
• Температура использования: от -20 до +60 °C

AlphaAir 450

• Частота сканирования (тчк/с.): 240 000 (одинарное отражение), 480 000 (двойное отражение), 720 000 (тройное отражение)
• Максимальная дальность сканирования: 450 м
• Точность определения координат: 5-10 см
• Температура использования: от -20 до +50 °C

AlphaAir 10

• Частота сканирования (тчк/с.): 240 000 (одинарное отражение), 480 000 (двойное отражение), 720 000 (тройное отражение)
• Максимальная дальность сканирования: 800 м
• Точность определения координат: 2-5 см
• Температура использования: от -20 до +50 °C

АГМ-МС1

• Частота сканирования: до 300 кГц
• Максимальная удаленность от объектов: до 100 м
• Точность определения дальности: 3 см
• Точность определения координат: 3–5 см
• Температура использования: от −20 до +50 °C

АГМ-МС3

• Частота сканирования: не менее 600 кГц
• Максимальная удаленность от объектов: до 200 м
• Точность определения дальности: 3 см
• Точность определения координат: 3–5 см
• Температура использования: от −20 до +50 °C

Технические характеристики лазерного сканера
